Mogelijke roosteraansluitingen en bijbehorende installatiemethoden

ERGOVENT-diffusoren kunnen helpen om airconditioningsystemen te verbergen wanneer ze worden gebruikt met fan-coil eenheden. De windsnelheden zijn lager, waardoor de A/C stiller is en de lucht gelijkmatiger door de kamer wordt verdeeld wanneer RONDO-modellen in verschillende hoeken van de kamer worden geplaatst.

Situatie 1:

VERBINDING: DIRECT IN METALEN KANAAL
LUCHTKANALENSYSTEEM: METALEN

Situatie 2:

VERBINDING: VIA EEN FLEXIBELE GEGOLFDE PIJP
LUCHTKANALENSYSTEEM: METALEN

Situatie 3:

VERBINDING: VIA EEN PLENUMBOX (metaal/kunststof)
LUCHTKANALENSYSTEEM: FLEXIBELE 75 MM KUNSTSTOF KANALEN
PLAFOND CONDITIE: GIPSPLATEN ZIJN NIET BEVESTIGD

Situatie 4:

VERBINDING: RECHTSTREEKS IN EEN STAR KANAAL
PLAFOND CONDITIE: GIPSPLATEN ZIJN BEVESTIGD

ERGOVENT RONDO, KVADRO Installatie-instructies

ERGOVENT roosters kunnen met succes worden aangesloten op elk standaard kanaalsysteem met een diameter van 100 mm, 125 mm, 150 mmof 160 mm.

Bij gebruik van stalen kanalen kan het rooster rechtstreeks op het kanaal of via een flexibele verbinding worden aangesloten.
Bij gebruik van een flexibel 75 mm kunststof kanaalsysteem wordt het rooster aangesloten via een standaard plenumbox of een speciale ERGOVENT plenumbox.

Roosters zijn verkrijgbaar met standaard aansluitdiameters: 100 mm, 125 mm, 150 mm en 160 mm.

Vereiste afmetingen voor een geslaagde installatie:

INSTALLATIEMETHODEN
Hier zullen wij alle mogelijke situaties voor de aansluiting van roosters laten zien.

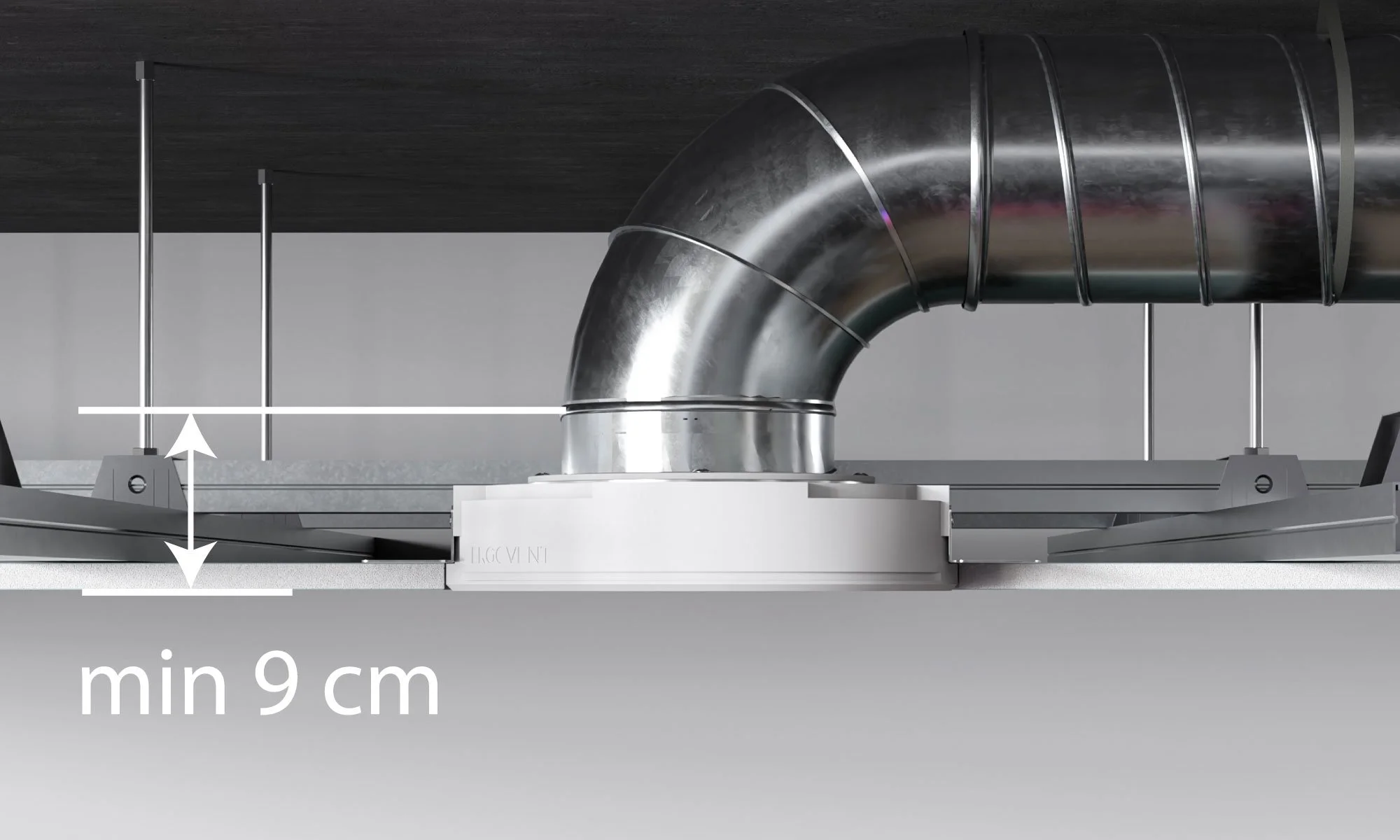

OPTIE 1
DIRECTE AANSLUITING OP EEN STALEN KANAAL

OPTIE 2
VIA EEN FLEXIBELE GEWORVELDE PIJP (stalen kanaalsysteem)

Roosters kunnen ook op stalen kanalen worden aangesloten via een gegolfd flexibel kanaal. Dit is een zeer eenvoudige manier

Zie de gedetailleerde installatie-instructies voor een volledige beschrijving (duw op de link)

OPTIE 3
AANSLUITING VIA EEN VERSTUIVER BOX VOORDAT DE GIPSPLATEN WORDEN BEVESTIGD

Indien voor het ventilatiesysteem flexibele kunststofkanalen (diameter 75 mm) worden gebruikt, worden de roosters aangesloten via een aansluitkast.

Zie de gedetailleerde installatie-instructies voor een volledige beschrijving

OPTIE 4

INSTALLATIE NADAT DE GIPSPLATEN ZIJN BEVESTIGD

Als de plafondgipsplaten al zijn geïnstalleerd en de ventilatiekanalen gelijk met het oppervlak van het gipsplafond zijn uitgesneden, wordt het ERGOVENT-rooster op deze manier geïnstalleerd:

See the detailed installation instructions for a full description

OPTIE 5
AANSLUITING VIA EEN LAAG-PROFIEL DOOS

De vlakke ERGOVENT plenumbox maakt het mogelijk het rooster te installeren in een ruimte van slechts 14 cm (van de plaat tot het plafondoppervlak van de gipsplaat).

LUCHTSTROOMREGELING

Het roosterdeksel moet altijd op gelijke hoogte met het plafond liggen. Elk rooster wordt geleverd met een handige ERGOVENT-regelklep. Als het nodig is om de luchtstroom extra te regelen, raden wij het gebruik van deze dempers aan.

ERGOVENT LINEO PRO Installatie-instructies

LINEO PRO SINGLE

LINEO PRO PROFILE

LINEO PRO PUZZLE
